Integra srl commercializza i relè di protezione per gli impianti di produzione e distribuzione dell’energia elettrica prodotti da SEB (già Schlumberger Industries); in particolare i dispositivi di Protezione Generale (PG) e Protezione di Interfaccia (PI) per impianti di produzione connessi alla rete in Bassa o in Media Tensione.

SEB, storica azienda italiana originaria della Brianza milanese (SEB sta per Stabilimenti Elettrotecnici di Barlassina), oggi parte del gruppo COL G. Paolo di Moncalieri (TO), produce una consolidata e completa linea di relè di protezione per i generatori e per gli impianti di distribuzione dell’energia elettrica in Media Tensione, nonché protezioni distanziometriche per reti in Alta Tensione.

MODELLI CONFORMI ALLA NORMA CEI 0-16

• DIA4L (59-27-59N-81><) – Nuova Protezione di Interfaccia per Generatori a norma CEI 0-16
• IFX4L (50-51-51N) – Nuova protezione Generale di max corrente più terra, a norma CEI 0-16
• IFD4L – Relè numerico multifunzione per protezione linee M.T.

• IFX4N (50-51-51N) – Protezione Generale di max corrente più terra, a norma CEI 0-16
• IFX3S (50-51-51N) – Protezione Generale di max corrente più terra, a norma CEI 0-16
• IFD4N (50-51-51N-67N) – Protezione Generale di max corrente più direzionale di terra, a norma CEI 0-16
• DIA4N (59-27-59N-81><) – Protezione di Interfaccia per Generatori a norma CEI 0-16

MODELLI CONFORMI ALLA NORMA CEI 0-21

• DIA3S (59-27-59N-81><) – Protezione di Interfaccia per Generatori a norma CEI 0-21

Per quanto riguarda le protezioni di interfaccia per impianti connessi alla rete BT Integra srl distribuisce anche i prodotti di ABB, Gavazzi e Bytronic.

• CM-UFD.M32 (ABB) Protezione di Interfaccia per Generatori a norma CEI 0-21
• PI DIN 0021 (Gavazzi ACBU) Protezione di Interfaccia per Generatori a norma CEI 0-21
• By2537 (Bytronic) Sistema di Protezione di Interfaccia a norma CEI 0-21 accessoriabile con By2546 (Bytronic), UPS statico per Sistemi di Protezione di Interfaccia (SPI).

Verifica sistema di protezione

• Integra srl svolge anche un servizio di verifica di protezioni in laboratorio e su impianto con rilascio di attestato di prova

Nell’articolo 2 della Delibera 421/2014/R/EEL del 7 agosto 2014 l’Autorità per l’Energia Elettrica e il Gas (AEEG) si prevede che:

“I produttori sono tenuti ad adeguare gli impianti di produzione di energia elettrica alimentati da fonte eolica o solare fotovoltaica di potenza maggiore o uguale a 100 kW connessi o da connettere alle reti di media tensione per i quali è stata presentata la richiesta di connessione in data antecedente all’1 gennaio 2013, alle prescrizioni di cui al Paragrafo 8.8.6.5 e all’Allegato M della Norma CEI 0-16 – Edizione III entro il 31 gennaio 2016 oppure entro la data di entrata in esercizio dell’impianto qualora essa fosse successiva”.

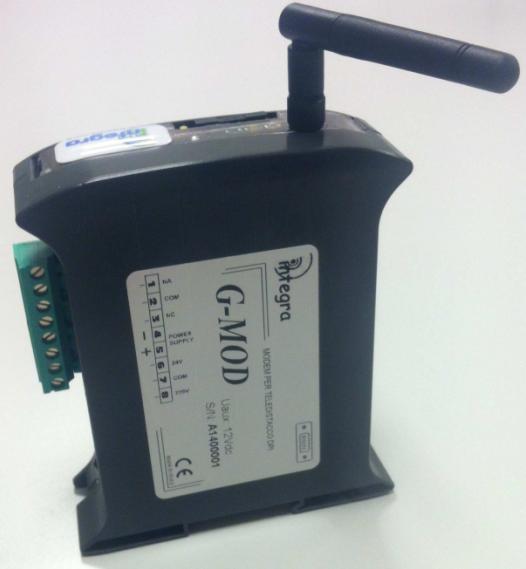

A fronte di questa esigenza Integra srl propone il dispositivo G-MOD, che soddisfa i requisiti della delibera 421/2014/R/EEL, a fronte di quanto descritto all’Allegato M alla Norma CEI 0-16, Ed. III.

Le operazioni eseguibili attraverso il dispositivo G-Mod sono:
– Attivazione/disattivazione del DI tramite SMS con protocollo compliant AEEG 421/2014 CEI 0-16 allegato M
– Invio, su richiesta, dello stato del DI tramite SMS con protocollo compliant AEEG 421/2014 CEI 0-16 allegato M
– Gestione lista dei CLI abilitati (10) – Log degli ultimi 100 comandi eseguiti con indicazione del CLI, consultabile localmente

Il dispositivo G-Mod è opportunamente schermato a protezione delle interferenze di carattere elettromagnetico. Inoltre, allo scopo di evitare eventuali blocchi indesiderati, esso è dotato di una funzione di watchdog hardware esterna al microprocessore.
E’ disponibile una porta seriale RS232 per programmazione e parametrizzazione comandi in locale.
