7 Giugno 2017 In Soluzioni

Telettura contatori

Integra srl fornisce ai Clienti che hanno installato contatori SL7000 o ACE6000 il servizio di lettura da remoto dei contatori stessi, utilizzando il tool SW ACE Vision; il servizio consiste nella lettura dei dati, monitoraggio e manutenzione, attraverso l’accesso ad un sistema di monitoraggio di energia AMM (Automatic Meter Management) , con analisi dei dati di produzione e consumo di energia elettrica, dedicato al segmento della Produzione da Impianti ad Energia Rinnovabile nonché ai Clienti del settore Commerciale ed Industriale (Soluzione AMM). Questo Servizio viene gestito direttamente dal Sistema ACEVision installato presso Integra srl. È altresì possibile fornire il servizio di lettura periodica dei dati dei misuratori anche nel caso di contatori di marche diverse da Itron: Integra è infatti in grado di gestire anche questo servizio, utilizzando il SW di lettura automatica da remoto LPReport, che permette la lettura dei contatori Itron, Landis+Gyr, Iskra, CEWE, Elster, EMH, DPEE.

Allo stesso modo è possibile fornire servizi di telelettura anche per contatori di altre marche, attraverso l’utilizzo del SW Multivendor Itron MV90, che permette la lettura dei contatori delle marche più diffuse sul mercato quali Landis+Gyr, Iskra, Elster, CEWE, EMH ect. Il servizio è denominato Itron Total Service e viene realizzato con il Sistema installato presso Itron ltd che gestisce milioni di punti di misura ubicati in tutta Europa.

Questo progetto comporta l’impegno da parte di Integra srl per la fornitura al Cliente di una soluzione affidabile, sicura e redditizia. A tale scopo Integra è supportata dalla esperienza di Itron nei mercati italiano ed internazionale dei sistemi AMR (Automatic Meter Reading), AMM (Automatic Meter Management), gestione dell’energia e sistemi di pre-pagamento dell’elettricità, acqua, gas ed energia termica.

Lista meters

Brochure servizio AMM

Brochure Total AMI EMEA

Per ulteriori informazioni contattate il nostro responsabile commerciale.

Contatti

div. elettrica LUCIANO BRUNELLI
031.3338884 / 345.474.3168
l.brunelli@integra.co.it

7 Giugno 2017 In Software

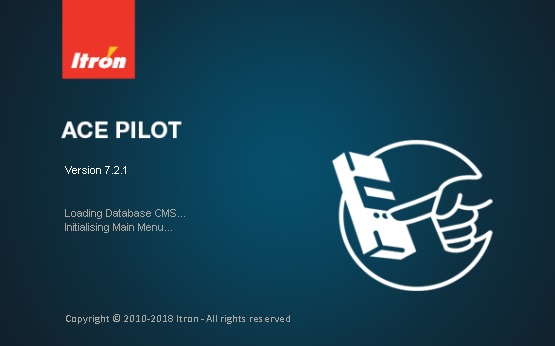

Ace Pilot

ACE Pilot è il tool di configurazione e lettura che consente di programmare e leggere sia localmente che in remoto tutti i contatori Itron funzionanti con il protocollo DLMS (ACE6000, ACE SL7000, ACE8000 ed EM620). Questo software di facile uso, permettere di configurare i contatori e leggere i dati misurati dagli stessi in connessione punto a punto (un singolo contatore per volta).

ACE Pilot user guide

Brochure ACEPilot

Per ulteriori informazioni contattate il nostro responsabile commerciale.

Contatti

div. elettrica LUCIANO BRUNELLI
031.3338884 / 345.474.3168
l.brunelli@integra.co.it

6 Giugno 2017 In Accessori, Misuratori

Morsettiere di verifica

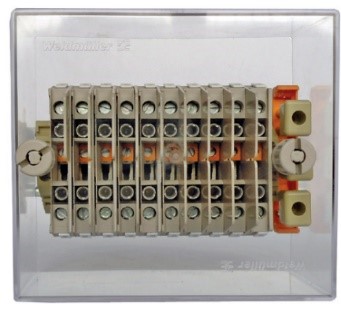

Integra srl commercializza le morsettiere per la verifica fiscale dei contatori prodotte da Cabur, da OEC e da Weidmuller.

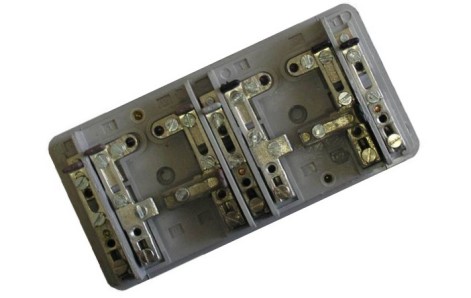

Morsettiera di prova [MCM1 - Cabur]

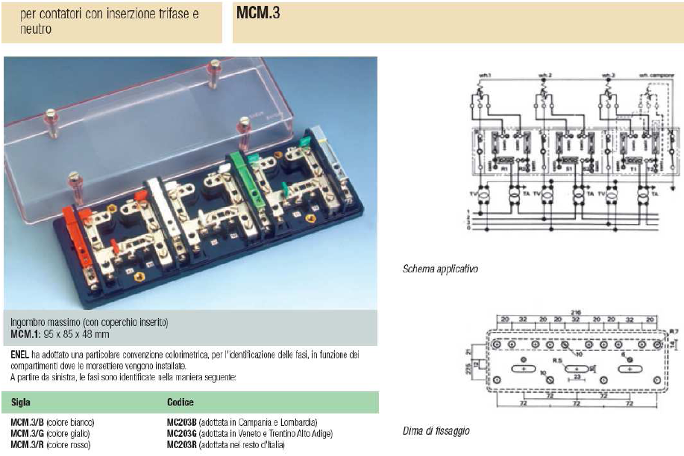

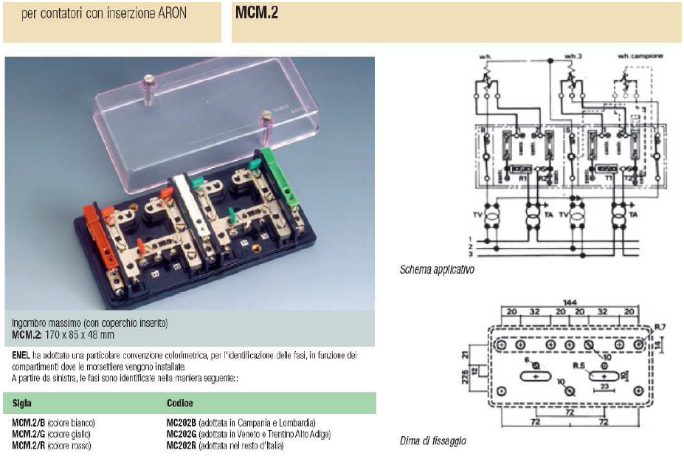

Morsettiera di prova [MCM2/MCM3 - Cabur]

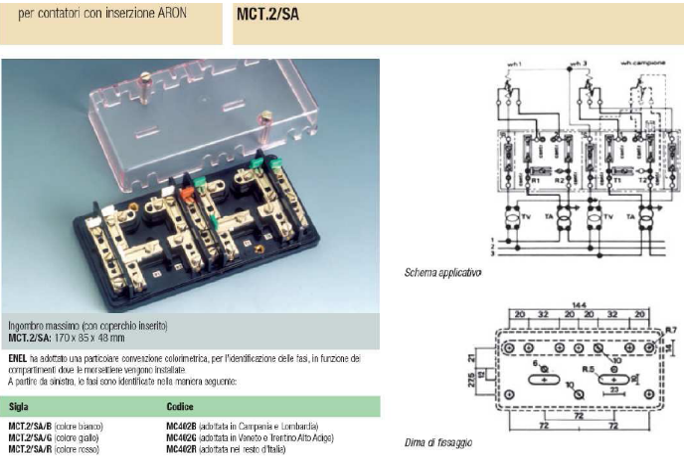

Morsettiera di prova [MCT1/MCT2 - Cabur]

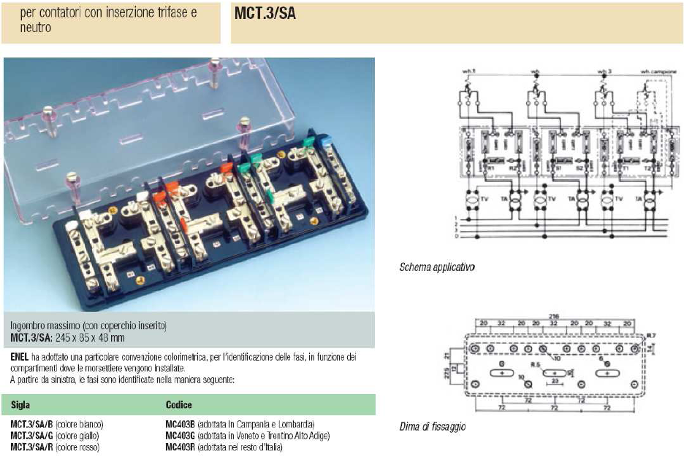

Morsettiera di prova [MCT3 - Cabur]

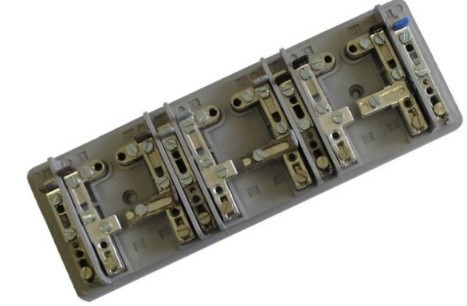

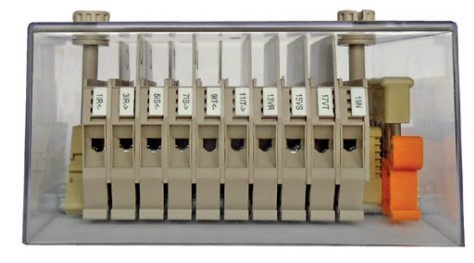

Morsettiera Cortocircuitabile

Per ulteriori informazioni contattate il nostro responsabile commerciale.

Contatti

div. elettrica LUCIANO BRUNELLI
031.3338884 / 345.474.3168
l.brunelli@integra.co.it

6 Giugno 2017 In Accessori, Misuratori

Accessori per la comunicazione

Per la comunicazione con i contatori Itron sono disponibili:

il software per la configurazione e la lettura locale e remota ACE Pilot (in connessione con un singolo contatore)
il software per la lettura in automatico ACEVision (a gruppi di contatori e su diversi canali di comunicazione in contemporanea)
la sonda ottica per la lettura in locale
gateways
modem GSM/GPRS 3G e 4G e routers
convertitori di protocollo per connessione alla rete MODBUS
moduli della serie Sparklet, installabili sotto il coprimorsetti dei contatori ACE6000 ed SL7000 ed alimentati dai contatori stessi attraverso la connessione alla porta seriale.

SPARKLET – Modem GSM/GPRS

SPARKLET – Modem PSTN

SPARKLET LAN

TELEORIGIN Modem 3G RB800D

TELEORIGIN Modem 4G RB900SG

Kit GSM Telemetering

IOT Workshop HF2211

TMod 2.0

Modem Splitter BLACK BOX

Sonda ottica

Alimentatori Meanwell

CABUR Alimentatori Gavazzi ACBU

INTEGRA T-MOD IEC62056-21 to Modbus RTU/TCP Converter

Software ACEPilot

Software ACEVision

Brochure sonda ottica

Catalogo ACEVision

Brochure modem 4G RB900SG

Brochure modem Splitter

Brochure TMOD 2.0

Per ulteriori informazioni contattate il nostro responsabile commerciale.

Contatti

div. elettrica LUCIANO BRUNELLI
031.3338884 / 345.474.3168
l.brunelli@integra.co.it

6 Giugno 2017 In Accessori, Misuratori

KIT GSM Telemetering

Kit GSM

Installazione

Manuale RB900SG

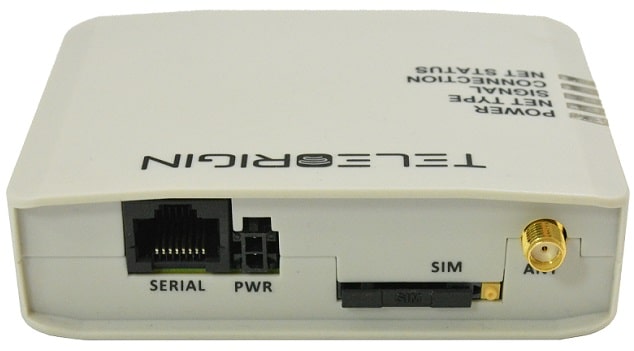

Modem GSM/GPRS Teleorigin RB900SG – Caratteristiche tecniche

GSM: Dual band
GPRS: Class 10/12
TCP/IP: Full TCP/IP stack
Antenna GSM: 900/1800 Mhz 3dBi
Limiti temperatura: -40°C ÷ +85°C
Grado di protezione: IP30
Alimentazione: 90 ÷ 250 VAC

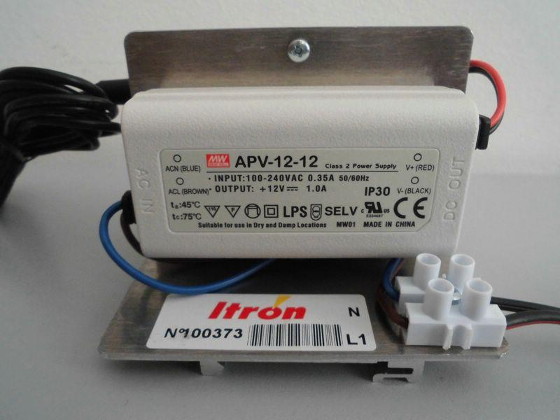

Per la lettura e gestione da remoto dei contatori ACE SL7000, ACE6000 ed EM620 Itron propone il Kit GSM Telemetering. Il Kit è costituito da un Modem GSM Teleorigin mod. RB900SG, da un alimentatore con Vin 90÷250Vac e Vout 12Vdc, un’antenna da 3dBi con cavetto e base magnetica, un cavetto per il collegamento al contatore e un supporto per fissaggio su barra DIN. In alternativa lo stesso kit può essere fornito nella versione senza alimentatore, ove il modem venisse energizzato dal contatore attraverso il collegamento seriale (Power Over Ethernet).

E’ possibile utilizzare lo stesso Kit fornito per i contatori Itron (già Actaris e Schlumberger) anche per contatori di altri costruttori; potrete contattarci direttamente per avere il pinout dei cavetti da utilizzare per connettere al nostro Kit GSM Telemetering, oltre che ai contatori Itron, anche agli Elster mod. A1700, Landis+Gyr mod. ZMD, Iskra mod. MT830/MT831/MT880 e altri contatori tra quelli approvati da e-distribuzione e dalle altre principali Utilities italiane.

Per ulteriori informazioni contattate il nostro responsabile commerciale.

Contatti

div. elettrica LUCIANO BRUNELLI
031.3338884 / 345.474.3168
l.brunelli@integra.co.it

6 Giugno 2017 In Accessori, Misuratori

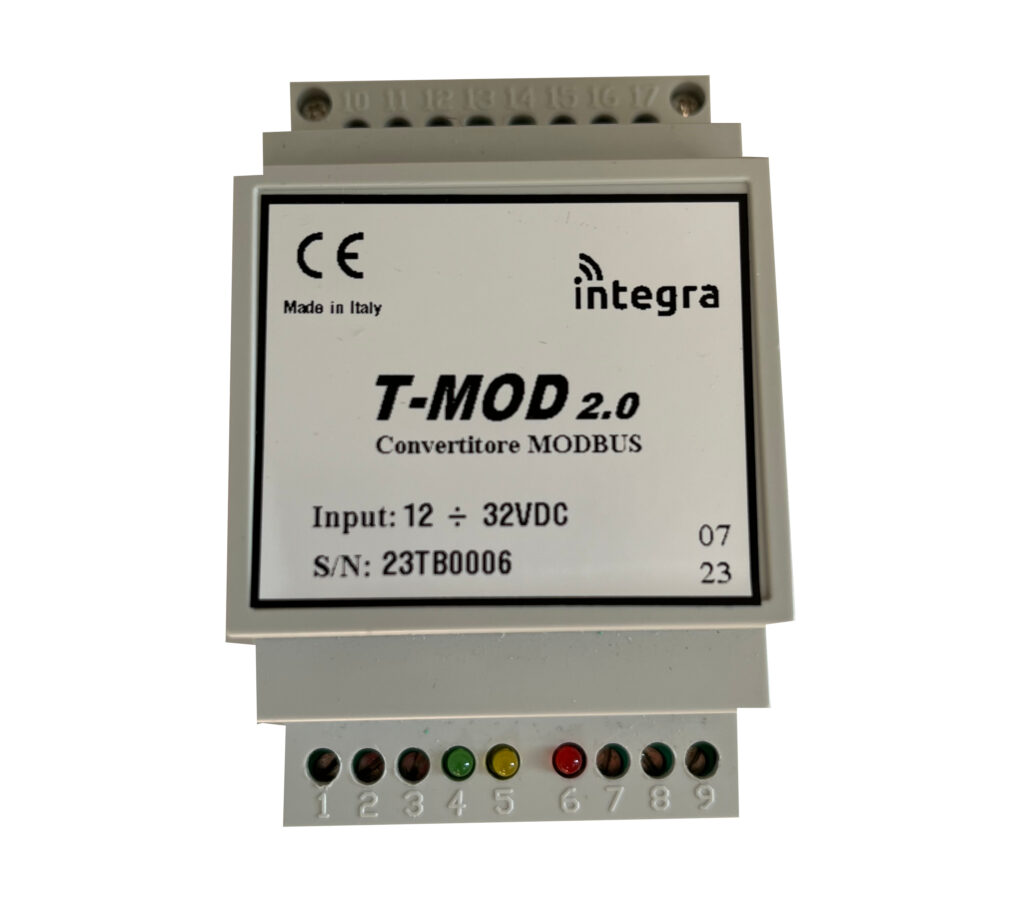

TMod 2.0

Dispositivo convertitore da IEC62056-21 a Modbus (RTU)

Il modulo di conversione T-Mod 2.0 è stato realizzato per interfacciare i contatori tipo Itron SL7000 usando la porta di comunicazione RS232 o RS485 con la rete ModBus; il T-Mod 2.0 consente la lettura dati da uno o da due contatori, a seconda della versione scelta.
Il protocollo di comunicazione con il contatore si basa sulla Norma CEI EN 62056-21 (Ed. Prima), quindi la porta del contatore dovrà essere configurata secondo tale protocollo. Il dispositivo inizierà un breve scambio dati sulla linea e il contatore SL7000 risponderà con l’intero assieme dei dati, come programmato al proprio interno. La comunicazione (incluso lo scambio dati iniziale) avviene sempre a velocità costante, come configurata nel contatore (19200 baud, con tempo di risposta pari a 20ms e timeout intercaratteri pari a 30ms).

L’intera sequenza dati è in formato ASCII con ciascuna linea costituita da:
• l’identificatore dati programmato (oppure codice OBIS)
• il campo dati con la propria unità di misura come programmata, seguita dal marcatempo per dati storici –ultimo EOI = fine intervallo
• un campo somma di controllo (checksum) aggiunto alla fine dell’insieme dati.

Per una descrizione di dettaglio del semplice protocollo usato si rimanda alla norma stessa. Il dato è rappresentato con 1 bit di start, 7 bit di dati, 1 bit di parità (pari), 1 bit di stop (baudrate 19200,7e1).

I dati vengono letti e memorizzati nel dispositivo T-Mod e riproposti senza modifica verso l’interfaccia RS485 (baudrate19200, 8E1) dedicata alla connessione MODBUS.

I dati possono essere rappresentati a 32 o 64 bit secondo le specifiche MODBUS RTU.

Manuale

Brochure

TMod

Dispositivo convertitore da IEC62056-21 a Modbus (RTU/TCP)

Il modulo di conversione T-Mod è stato realizzato per interfacciare i contatori tipo Itron SL7000 usando la porta di comunicazione RS232 o RS485 con la rete ModBus; il T-Mod consente la lettura dati da uno o da due contatori, a seconda della versione scelta.
Il protocollo di comunicazione con il contatore si basa sulla Norma CEI EN 62056-21 (Ed. Prima), quindi la porta del contatore dovrà essere configurata secondo tale protocollo. Il dispositivo inizierà un breve scambio dati sulla linea e il contatore SL7000 risponderà con l’intero assieme dei dati, come programmato al proprio interno. La comunicazione (incluso lo scambio dati iniziale) avviene sempre a velocità costante, come configurata nel contatore (19200 baud, con tempo di risposta pari a 20ms e timeout intercaratteri pari a 30ms).

I dati vengono letti e memorizzati nel dispositivo T-Mod e riproposti senza modifica verso l’interfaccia RS485 (baudrate19200, 8E1) dedicata alla connessione MODBUS o verso l’interfaccia ethernet.

I dati possono essere rappresentati a 32 o 64 bit secondo le specifiche MODBUS RTU (su RS485 o su ethernet) o MODBUS TCP (solo su ethernet).

Manuale

Brochure

Per ulteriori informazioni contattate il nostro responsabile commerciale.

Contatti

div. elettrica LUCIANO BRUNELLI
031.3338884 / 345.474.3168
l.brunelli@integra.co.it

6 Giugno 2017 In Accessori, Misuratori

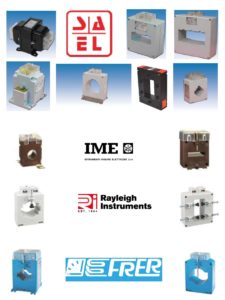

Trasformatori di misura BT/MT

Trasformatori di misura in bassa tensione

A corredo dei Contatori Fiscali di energia elettrica Itron vengono inoltre proposti da Integra srl i Trasformatori Amperometrici (TA) ed i Trasformatori Voltmetrici (TV) per le misure in Bassa ed in Media Tensione sugli impianti a fonti rinnovabili e non per la produzione dell’elettricità; I TA e TV proposti sono di classe adeguata alle misure da effettuare (classe 0,5 per le misure in BT e classe 0,2 per quelle in MT) e sono dotati di coprimorsetti sigillabile; possono essere forniti completi del relativo certificato UTF di laboratorio, emesso da Ente accreditato da Agenzia delle Dogane. I Trasformatori Amperometrici sono disponibili anche a nucleo apribile.

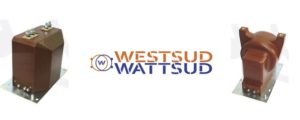

Trasformatori di misura in media tensione

TA RAYLEIGH

TA SAEL

TV SAEL

Trasformatori IME

TA FRER

IWR20K WESTSUD WATTSUD

VPR20Z WESTSUD WATTSUD

Per ulteriori informazioni contattate il nostro responsabile commerciale.

Contatti

div. elettrica LUCIANO BRUNELLI
031.3338884 / 345.474.3168
l.brunelli@integra.co.it

6 Giugno 2017 In Contatori elettricità, Misuratori

Contatori per sistemi a prepagamento

In molte parti del mondo gli Utenti pagano in anticipo la loro bolletta elettrica, analogamente a quella per I consumi telefonici. In Italia il prepagamento delle bollette elettriche è del tutto assente, più che altro perché i Distributori di energia elettrica non lo annoverano tra le proposte da rendere disponibili ai propri Clienti. La ricerca e le nuove soluzioni proposte da Itron indicano che è arrivato il momento di ripensare al prepagamento come ad una soluzione interessante per alcune particolari fasce di utenza. Vediamo perché.

E’ intuibile che alcuni segmenti della popolazione potrebbero preferire il prepagamento per la bolletta elettrica: ad esempio lavoratori stagionali, studenti, villeggianti, proprietari di seconde case. Recenti ricerche confermano questi assunti, rendendo così interessante per le aziende di Distribuzione e Vendita dell’energia elettrica proporre anche questa alternativa ai loro Utenti, anche se con regole che impediscono qualsiasi abuso da parte delle stesse Utilities.

Il Sistema Centian® proposto da Itron, con la traduzione in valuta dei kilowattora (kWh) rende più semplice capire quanto rimane disponibile prima della ricarica.

Oltre al sistema Centian® è disponibile anche il sistema ACE9000, che utilizza la tecnologia ad onda convogliata (PLC – Power Line Carrier) per la comunicazione tra contatore ed interfaccia Utente.

Itron ha anche reso più semplice il processo di ricarica, che si effettua semplicemente accostando al contatore una smart card del tipo contactless.

La tecnologia c’è, e c’è anche la richiesta da parte degli Utenti: è il momento per le Utilities italiane di proporre ai loro Clienti un nuovo servizio, utilizzando la collaborazione di Itron, leader mondiale nelle soluzioni a prepagamento, con i suoi innovativi prodotti e sistemi.

Brochure ACE9000

Brochure ACE9000 - STP

Brochure Itron Centian

Per ulteriori informazioni contattate il nostro responsabile commerciale.

Contatti

div. elettrica LUCIANO BRUNELLI
031.3338884 / 345.474.3168
l.brunelli@integra.co.it

6 Giugno 2017 In Contatori elettricità, Misuratori

Contatori campione e generatori

Brochure IPS Family

Brochure GP3050

Electricity Equipments

Portable Test Equipment

Working Standard

LogoItron Integra commercializza i Contatori Campione ed il Generatore/Carico Fittizio prodotti da Itron nello stabilimento spagnolo di Barcellona, oltre ai Banchi di Test ed alla strumentazione accessoria per la calibrazione e per la verifica della precisione dei Sistemi di Misura per l’Energia Elettrica.

Integra inoltre, in collaborazione con Femar Energia, commercializza i Contatori Campione ed i Contatori Campione integrati con i Generatori prodotti da Applied Precision, Azienda localizzata in Slovacchia.

Per ulteriori informazioni contattate il nostro responsabile commerciale.

Contatti

div. elettrica LUCIANO BRUNELLI
031.3338884 / 345.474.3168
l.brunelli@integra.co.it

6 Giugno 2017 In Contatori elettricità, Misuratori

CONTATORI E STRUMENTI MULTIFUNZIONE

Integra srl distribuisce la strumentazione di misura prodotta da:

IME SpA di Corsico (MI), storico produttore italiano di misuratori, analizzatori di rete e trasduttori, oggi dì proprietà del gruppo francese Legrand.
Algo2 di Fontaneto d’Agogna (NO), Azienda italiana con una importante linea di prodotti per la misura e per l’analisi dei parametri delle reti elettriche.
Rayleigh Instrumens, Azienda inglese con un’ampia gamma di prodotti comprendente contatori, analizzatori di rete e trasduttori
Bytronic, Azienda di Cairate (VA), con una vasta gamma di strumentazione di Misura e Controllo

In collaborazione con Femar Energia, Integra propone inoltre i dispositivi di Applied Meters, destinati alla misura dell’elettricità ed al submetering.

CONTATORI E STRUMENTI MULTIFUNZIONE
